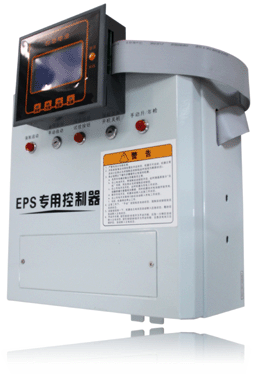

描述

第三代EPS逆变器，采用DSP控制，与市电或发电机连接，可为蓄电池充电，同时通过逆变器为交流负载供电，采用三阶段充电（恒流、恒压、浮充三个过程）保持蓄电池有充足的电量。当交流电断开后，正常情况下自动转换为蓄电池应急供电。配套EPS整机方便，用户只需提供壳体和蓄电池就可大大的降低EPS成本。TLS-D型机芯为EPS逆变机芯（单相）是根据GB17945-2010标准设计，主要应用于消防应急电源、消防应急设备电源等产品上。其模块化设计操作简单，便于安装、维护和运输等特点。产品IGBT逆变模块设计和DSP芯片控制，具有过载、短路、过温、电池欠压、市电过欠压保护和手动/自动月、年检、电池巡检、消防控制联运、电池欠压、故障报警等功能。直观的LCD液晶显示界面，可翻查机器相关数据，充电器具有三阶段充电模块，逆变输出为稳定的正弦波的交流电。

产品工作原理：市电时充电器对蓄电池组充电，市电旁路输出，断电（市电）或消防联动控制时，由市电供电状态自动切换到应急供电状态（蓄电池逆变）。

● 微电脑控制、自动化程度高

● 人性化设计、操作简单

● 静态、无噪音、无排烟、无公害、无火灾隐患

● 自动切换，可实现无人值守

● 节能，非应急供电，不耗电

● 性能稳定，稳定可靠，使用寿命长

● 与发电机组相比综合造价成本低

● 该套电源主控制部分由两种线路板组成，主控制板部分和显示部分。

● 主控制部分有两个CPU协同工作，主CPU采用DSD为核心控制器SPWM正弦波输出及充电功能，辅CPU采用 MICROCHI公司DSPIC30F3011为控制芯片，完成主控制部分各种功能，及显示部分的数据传输功能。

● 显示部分主CPU采用MICROCHIP公司PIC16F74为芯片，显示采用120×64（每行可以显示八个字，可以显示四行）大屏幕液晶显示器显示各种参数全部都显示在LCD上面，方便用户翻查。

安装尺寸

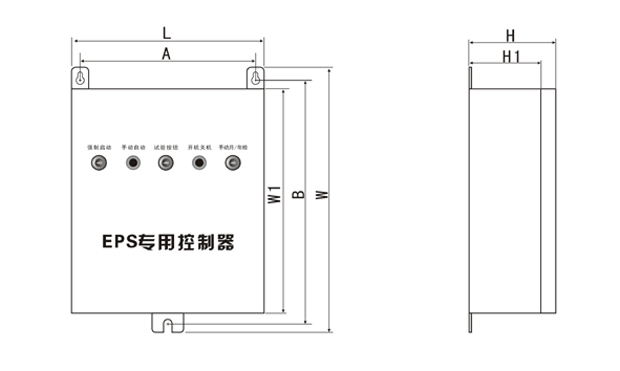

图1-外形与安装尺寸

图2-外形与安装尺寸

规格型号（单相）	外形尺寸与安装尺寸（单位：mm）
规格型号（单相）	L	W	H	W1	H1	A	B	A1
0.5～1.5KW 图1	260	310	130	260	100	238	280	/
2KW 图1	260	393	130	340	100	238	360	/
3KW 图1	260	393	155	340	125	238	360	/
4～5KW 图1	280	425	195	370	160	260	395	/
6KW、7KW 图2	240	365	180	320	165	190	330	187
8～10KW 图2	235	435	230	390	220	178	420	180
11～12KW 图1	310	525	205	495	175	288	490	/
液晶屏开孔尺寸	116×97.5 mm

参数

型号TLS-D-

0.5

KVA

1.5

KVA

2.5

KVA

直流

输入

额定电压

48VDC

192VDC

额定电流

10A

21A

31A

42A

52A

63A

21A

26A

31A

36A

42A

47A

52A

57A

63A

68A

73A

78A

工作电

压范围

40V～60V

170V～240V

交流

输出

额定功率KVA

500W

1.5

2.5

额定电压VAC

220 Vac±3% 单相（L-N+PE）

额定电流A

11A

13A

18A

23A

27A

53A

36A

41A

45A

50A

54A

59A

64A

68A

频率HZ

50 HZ±0.5%

功率因数PF

0.85

逆变效率

(1～3KVA ≥86%) (4～15KVA≥92%)

峰值过载能力

150%技术指标，5秒

波形

失真率

5% 线性负载THD

波形

正弦波PURE SINE WAVE

转换时间

≤5S

保护

过载保护，输出开路/短路保护，电池反接保护，电池欠压保护

报警

电池欠压、电池连接故障、充电器故障、持续过载、逆变器故障、

单节电池电压异常、输出开路与短路

环境温度

-24℃~40℃

环境湿度

≤90%RH,不凝露

海拔高度

≤2000 m

噪音

市电输出时静止无噪音，应急输出时≤55dB

通讯

RS232/485接口（选件）

标准

消防标准：GB17945-2010

备注：其它规格可按要求订做。
