立式离网逆变器 - 光伏发电 - 温州特雷斯电子有限公司

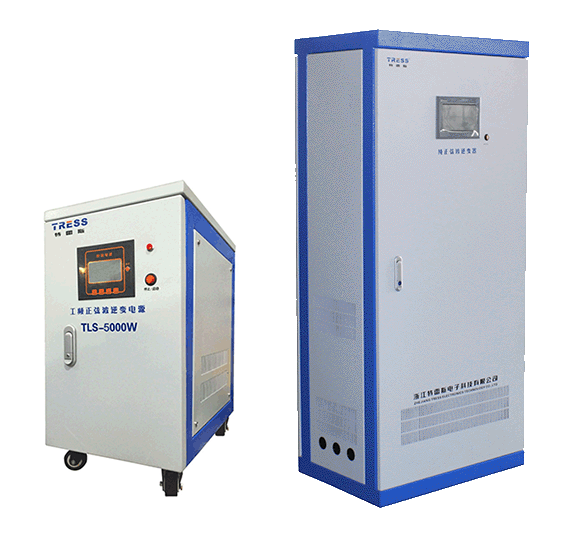

外观

描述

该系列为工频逆变器,一个将直流电压（从蓄电池或其它直流电源上得到的直流电）转换成三相交流电压380VAC，50HZ交流电的高新技术产品。输出为波形为正弦波，该波形的交流电适用于大多数工业电器及家用电器，其电源特性远优于其它逆变器产生的修正波或方波。

● 数字或液晶显示相关参数

● 工频含变压器，正弦波

● 输出高质量正弦波交流电

● 微电脑控制、人性化设计

● 运行安静、操作简单、工作稳定、无噪音、无污染

● 适合无电地区、车辆、船舶、太阳能、风能系统等

● 输出的交流电适合于各类家用电器、电动工具、电动机等

● 面板菜单LED显示工作状态及故障类型

● 带有蓄电池类型选择的三阶段充电器（可选）

● 蓄电池欠压保护

● 市电自动转换（可选）

● 逆变过载、过温、短路、欠压保护

● 过欠压电压正常后自动恢复工作

● 高转换效率、高峰值功率及低无负载损耗

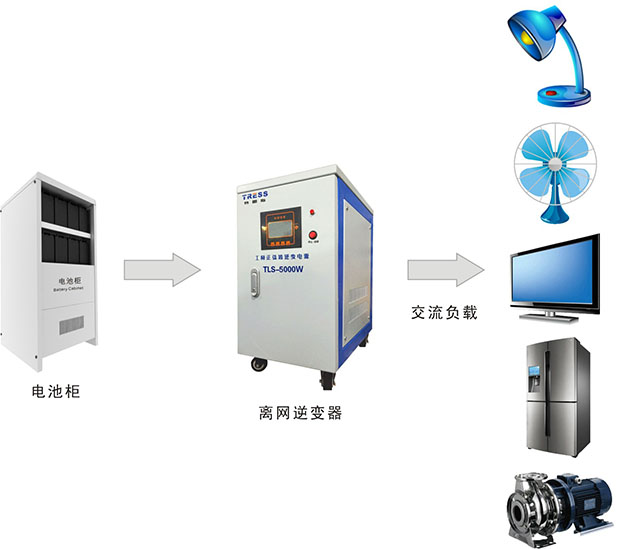

系统示意图

参数

型号TLS-

TLS-

2KW

TLS-

3KW

TLS-

4KW

TLS-

5KW

TLS-

6KW

TLS-

8KW

TLS-

10KW

TLS-

12KW

TLS-

15KW

TLS-

20KW

TLS-

30KW

直流

输入

输入电压VDC

24V

48V

96V

120V

220V

240V

额定电压VDC

24V

48V

96V

120V

220V

240V

额定电流A

83A

62.5A

83A

104A

125A

83A

104A

125A

91A

125A

电压允许范围

VDC

40V~

60V

40V~60V

80V~115V

100V~

144V

183V~

264V

216V~

300V

交流

输出

额定容量KVA

3.7

KVA

5.4

KVA

6.7

KVA

10.7

13.4

KVA

16KVA

20KVA

25KVA

40KVA

额定功率KW

2KW

3KW

4KW

5KW

6KW

8KW

10KW

12KW

15KW

20KW

30KW

额定电压VAC

380Vac，三相四线

额定电流A

5.3A

7.9A

10.5A

13.2A

15.8A

21.1A

26.3A

31.6A

39.5A

52.6A

79A

频率HZ

50 HZ±0.5%

功率因数PF

0.85

逆变效率

（80%阻性负载）

≥86%

峰值过载能力

150%技术指标，5秒

波形失真率

线性负载THD

波形

纯正比弦波PURE SINE WAVE

噪音（1米）

≤55 dB

使用海拔

≤1000M

保护功能

逆变过载、欠压、过温、短路保护，欠压电压正常后自动恢复工作

环境温度

-10℃~60℃

环境湿度

≤90%RH,不凝露

备注：其它规格可按要求订做。
