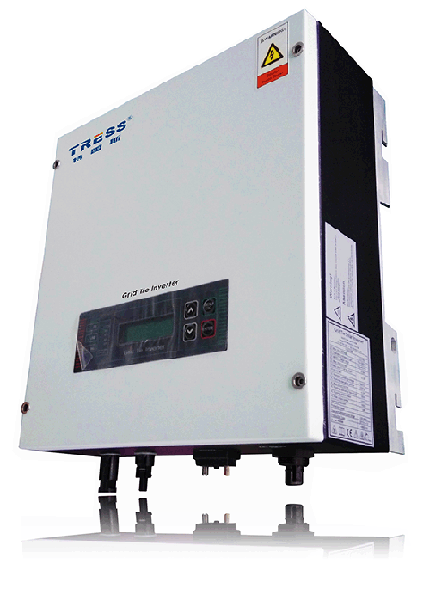

外观

描述

并网发电：风机并网逆变器发电过程无需人为控制，并且自动检测交流电网是否满足并网发电条件的同时也会检测风力发电机是否发出足够能量，当直流电压达到设定的启动电压点时，将并网发电。小型风机并网发电系统由风力发电机、卸荷器、并网逆变器、配电计量设备组成。并网小型风力发电系统的出现，成为近年来风力机应用的新趋势。它能够将所产生电力直接提供给常规电网或独立离网系统。这种新型应用让风力发电更加灵活，也提供了对用电户的间接供电；风机产生的电能可以直接向用户提供，也可以将多余部分直接送入电网，而不需要储存在蓄电池中。

由于节省了成本和日常维护费用，这些风力机并网技术的使用节省了支出成本。当风速达到切入风速时，风力发电机发出的交流电能经过整流、逆变后溃入电网，当风速太大，使得风机超载运行时，卸荷负载部分接入，同时恒功率运行。

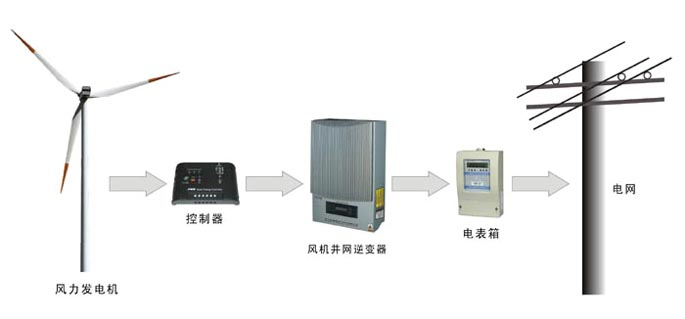

系统示意图

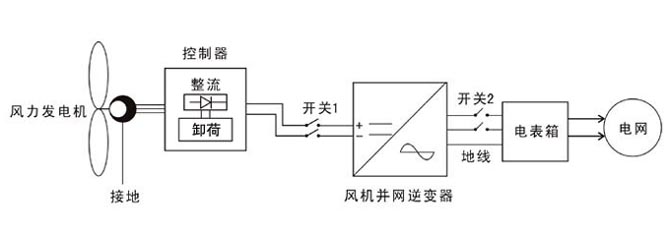

工作原理图

参数

型号规格		TLS-WO 1KS	TLS-WO 1.5KS	TLS-WO 2KS	TLS-WO 3KS	TLS-WO 4KS	TLS-WO 5KS	TLS-WO 10KS
输入	MAX.功率电压跟踪范围	DC 100~450V
	启动电压	DC 100V
	额定电压	DC 360V
	光伏阵列配置	MPPT ( Idc = 10A，输入为1个具有公共独立的大功率跟踪)
输出	功率	1KW	1.5KW	2KW	3KW	4KW	5KW	10KW
	电压范围	185~264 VAC (可根据不同地区要求调整)
	额定电压	230VAC
	频率	电网频率 50/60Hz（可设置）
	相数	单相
	功率因数	0.95
	MAX.电流	4.3A	6.5A	8.7A	13A	17.4A	21.7A	43.5A
	MAX.电流失真THD	在额定功率和正弦波时 <3.5%
	效率	97%（欧洲效率:96.4%）
结构	外壳防护等级	IP20 / NEMA 4X
	冷却方式	自然冷却						风冷
	可听噪音	<50dB
	通讯接口	External RS 232/485
保护	逆变器	输入过压、输出短路保护，过载、过热、接地故障、极性反接保护
	电网	反孤岛效应(IEEE 1547),电网欠压过压保护，电网低频高频保护
环境	工作环境温度	空气流通,-10℃~40℃（50℃）
	相对湿度	0~90%
	环境	周围无可燃气体，腐蚀气体，油烟，灰尘等
	待机功耗	<25, 0mW
	海拔	6600 英尺(2000 米)
