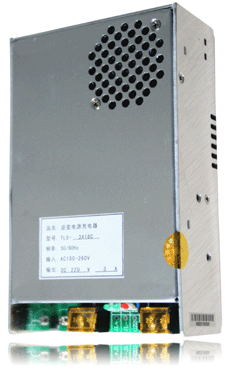

外观
描述
TLS-C5充电器可用于4KW以上的逆变电源（EPS应急电源/UPS不间断电源）具有良好的充电管理：CPU 全过程自动控制，根据电池不同容量对其进行充电使充电更快速。采用温度补偿技术，可根据温度的变化来控制充电电流的大小，能有效维持电池内部物质的活性，既保证了充电的效率，又延长了电池的使用寿命。同时具有三段式充电模式，恒流，恒压，自动转换充电技术，节省电池充电时间，在电池容量饱和状态下CPU采取间歇式充电模式，延长电池使用寿命。
TLS-C5可适用于4KW以上的逆变电源（EPS应急电源/UPS不间断电源等）。该充电器
特点：
● 新型三段式充电算法
● CUP全过程自动控制
● LED指示
● 输入过压、欠压、过流、环境过温保护
● 节能型设计
接线示意图
安装尺寸
参数
|
型 号 |
TLS-C5 |
|
直流输出电压 |
192V/324V/492V |
|
输出电流范围 |
0-5A (可定制电流0-20A) |
|
直流输出电压可调范围 |
±10% |
|
输出对应电池容量 （电池的放电速率C=电池的实际放电电流(A)/电池的标称容量(Ah)） |
充电电流0.1C,尖峰充电电流为0.2C |
|
输入电压范围及频率 |
185～260VAC连续输入；47～63Hz |
|
波纹电压 |
≤800mv |
|
效 率 |
输入220VAC满载 ≥90% |
|
高温保护 |
≥85℃自动切断输出 |
|
静态泄放电流 |
0.25mA |
|
温度系数 |
±0.03%/℃(0-50℃) |
|
冷却方式 |
内置风机 |
|
抗 震 性 |
10～500Hz.2G 10min,/1周期，时长60分，各轴 |
|
隔离耐压性 |
输入输出间，输入与外壳，输出与外壳：1500V（1min） |
|
隔离电阻 |
输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ |
|
工作温度，湿度 |
－20℃～＋60℃, 不结露20%～95%RH |
|
LED状态指示 |
分别指示恒流、恒压、浮充、故障 |
|
外行尺寸（包含突出部分） |
186×116×57mm |
|
重 量 |
1.6KG |
|
标 准 |
GB17945-2010 |
|
备注：其它规格可按要求订做。 | |
注1：标准出厂输出电压为每节电池充电电压为13.8V，如用户需要调整输出电压可另行商定
注2：以上所指电池为标称12V的铅酸蓄电池。
